異步電動機的結構與工作原理

交流電動機主要分為異步電動機和同步電動機兩大類,兩者的工作原理和運行性能差別很大。

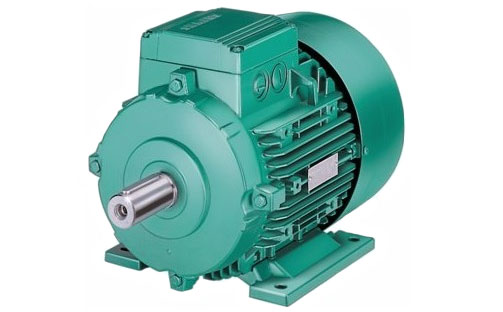

三相異步電機主要用作電動機，拖動各種生產機械。結構簡單、運行可靠、價格便宜、沒有火花和維護簡單，且由于交流電源直接來自電網，用電方便、經濟，因此成為電力拖動使用最廣泛的動力裝置

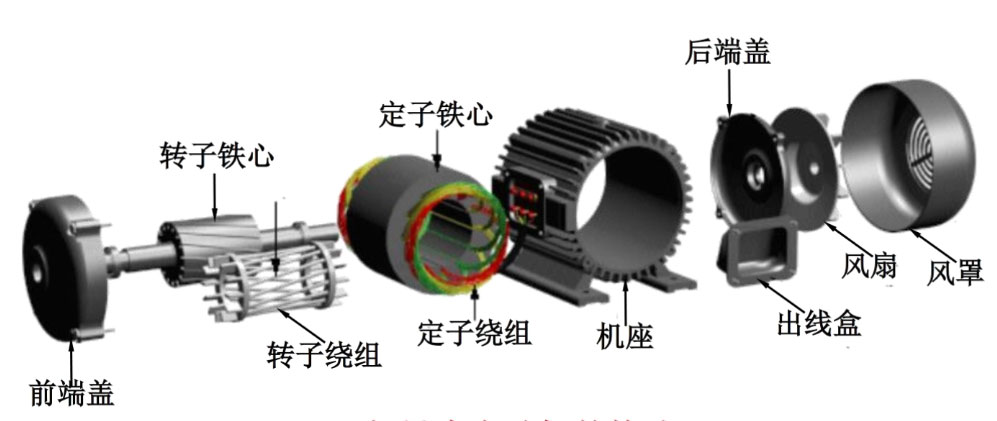

三相異步電動機的基本結構
三相異步電動機主要分為定子和轉子兩大部分
( 1)、定子
1、定子鐵心——導磁部分。
定子鐵心是電機磁路的一部分,并起固定定子繞組的作用。為了增強導磁能力和減小鐵耗，定子鐵心常選用0.5mm或0.35mm厚的硅鋼片沖制疊壓而成，片間涂上絕緣漆。定子鐵心圓均勻沖出許多形狀相同的槽，用以嵌放定子繞組。
2、定子繞組:放在定子鐵心圓槽——導電部分。
定子繞組是異步電動機的電路部分，其材料主要采用紫銅。小型異步電動機常采用三相單層繞組，大中型異步電動機常采用三相雙層短矩疊繞組形式，三相繞組的六個出線端子均接在機座側面的接線板上，可根據需要將三相繞組接成Y形或△形。
3、機座
機座是電動機的外殼，支撐電機各部件，并通過機座
的底腳將電機安裝固定。全封閉式電機的定子鐵心緊貼機座壁，故機座外殼上的散熱筋是電機的主要散熱面。中小型電機采用鑄鐵機座。大型電機一般采用鋼板焊接機座。
(2）、轉子
異步電動機的轉子由轉子鐵心、轉子繞組和轉軸組成
1、轉子鐵心
轉子鐵心也是電機磁路的組成部分,并用來固定轉子繞組。鐵心材料也用0.5mm或0.35mm厚的硅鋼片沖制疊壓而成，故通常用沖制定子鐵芯沖片剩余下來的圓部分制作。轉子鐵芯固定在轉軸上，其外圓上開有槽，用來嵌放轉子繞組。
2、轉子繞組一根據轉子繞組的結構型式可分為
1)鼠籠式轉子:轉子鐵心的每個槽插入一根裸導條，形成一個多相對稱短路繞組。
2)繞線式轉子:轉子繞組為三相對稱繞組，嵌放在轉子鐵心槽。
3、氣隙
定子和轉子之間必須有一間隙稱為氣隙，異步電動機的氣隙是均勻的。大小為機械條件所能允許達到的最小值。

三相異步電動機的基本工作原理
三相異步電動機的定子裝有三相對稱繞組,當接至三相交流電源時,流入定子繞的三相對稱電流在電機氣隙產生一個旋轉磁場nl旋轉的磁場。
轉子導體嵌放在轉子鐵心槽，兩端被導電環短接。當旋轉磁場以逆時針?lè)较蛐D(zhuǎn)時，轉子導條切割磁力線產生感應電動勢,其方向可用右手定則來判別。
轉子上半部導體中的電動勢方向都是進入紙面，用來⊕表示，下半部導體中的電動勢方向都是穿出紙面，用⊙表示。
在轉子回路閉合的情況下，轉子導體中就有電流流通。如不考慮轉子繞組電感，那么電流的方向與電動勢必的方向相同。
(1）轉動原理
1、電生磁:三相對稱繞組通往三相對稱電流產生圓形旋轉磁場。
2、磁生電:旋轉磁場切割轉子導體感應電動勢和電流。
3、電磁力:轉子載流（有功分量電流）體在磁場作用下受電磁力作用，形成電磁轉矩，驅動電動機旋轉，將電能轉化為機械能。
(2）轉差率
三相異步電動機定子繞組通入三相交流電后會產生一個旋轉磁場,旋轉磁場的轉速稱為同步轉速n1，旋轉磁場轉起來后，磁力線切割轉子導條，閉合的轉子導條中產生感應電流，在旋轉的磁場中會受到電磁力的作用,使轉子順著旋轉磁場的方向轉動起來。
因?yàn)檗D(zhuǎn)子的轉速總是落后于旋轉磁場的速度,所以稱為異步電動機。
