照明電路常見故障

1、短路故障
短路故障常引起熔斷器熔絲爆斷，短路點處有明顯燒痕、絕緣碳化，嚴重時會使導線絕緣層燒焦甚至引起火災。
(1)出現短路故障常見的原因
a、安裝不合規格,多股導線未捻緊、涮錫、壓接不緊、有毛刺。
b、相線、零線壓接松動,兩線距離過近,遇到某些外力，使其相碰造成相對零短路或相間短路。
(1)出現短路故障常見的原因
c、惡略天氣
d、電氣設備所處環境中有大量導電塵埃。
e、人為因素。
1、短路故障
(2)用試燈檢查短路故障
一般應采取分支路、分段與重點部位檢查相結合的方法，利用試燈進行檢查。

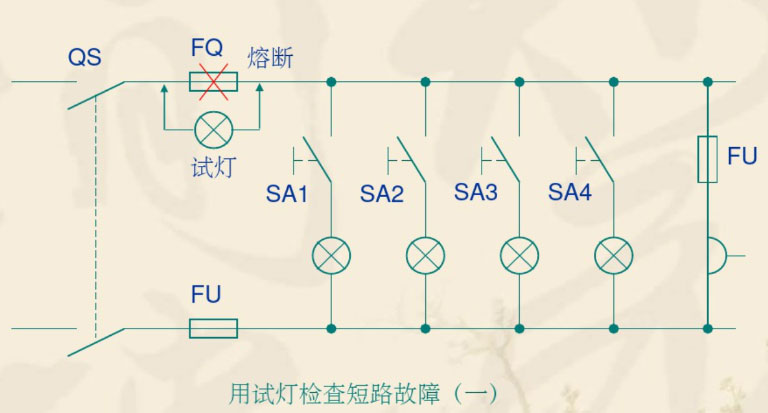

a、將有故障支路上所有燈開關都置于斷開位置,并將插座保險的熔絲都取下。再將試燈接在該支路總熔斷器的兩端（熔斷器中熔絲取下），串接在被測電路中,如圖所示，然后合閘,若試燈正常發光，說明短路故障在線路上;若試燈不發光,說明線路沒有問題,再對每盞燈、每個插座進行檢查。

1、短路故障
(2）用試燈檢查短路故障
b、檢查每盞燈,可順次將每盞燈的開關閉合，每合一個開關都要觀察試燈能否正常發光（試燈接在總熔斷器處，如上圖)。當合至某盞燈時,試燈正常發光，則說明故障在此盞燈，可斷電后進一步檢查。如試燈不能正常發光,說明故障不在此燈，可斷開該燈開關，再檢查下一盞,直至找出故障點為止。
c、也可按a的方法檢查線路無問題后，換上熔絲并合閘通電,再用試燈順序對每一盞燈進行檢查。將試燈接于被檢查燈開關的兩個接線端子上，如下圖。如試燈正常發光說明故障在該燈處。若試燈不能正常發光說明該盞燈正常，再檢查下一盞,直至查出故障點為止。

2、斷路故障
相線、零線出現斷路故障時，負荷將不能正常工作。單相電路出現斷路時，負荷不工作;三相用電器電源出現缺相時,會造成不良后果;三相四線制供電線路不平衡，如零線斷線時會造成三相電壓不平衡，負荷大的一相相電壓低，負荷小的相，相電壓高，如負荷是白熾燈，則會出現一相燈光暗淡，而另一相上的燈又變得很亮,同時,零線斷口負荷側將出現對地電壓。

產生斷路故障的原因一般有以下幾點:
(1)因負荷過大而使熔絲熔斷;
(2)開關觸點松動，接觸不良;
(3)導線斷線,接頭處腐蝕嚴重（尤其是銅、鋁導
線未用銅鋁過度接頭而直接連接)﹔
(4)安裝時，接線處壓接不實，接觸電阻過大，使接觸處
長期過熱，造成導線、接線端子接觸處氧化;
(5)惡略環境,如大風天氣、地震等造成線路斷開;
(6)人為因素，如搬運過高物品將電線碰斷，以及人為破壞等。
可用試電筆、試燈、萬用表等查找短路故障,分段查找與重點部位檢查結合進行。對較長線路可采用對分法查找斷收路點。
