照明線路接線

【試題一】兩只雙聯開關控制單只白熾燈照明線路

注意事項：（1）一定要在斷電情況下進行接線，接完線再通電調試；

（2）合閘順序：先閘刀開關→再空氣開關；

斷閘順序：先空氣開關→再閘刀開關。

【試題二】單只開關控制日光燈照明線路

剩下的線A接A、B接B、C接C、D接D

注意事項：（1）一定要在斷電情況下進行接線，接完線再通電調試；

（2）合閘順序：先閘刀開關→再空氣開關；

斷閘順序：先空氣開關→再閘刀開關。

【試題三】兩路單只開關分別控制兩只10A五孔插座線路

注意事項：（1）一定要在斷電情況下進行接線，接完線再通電調試；PE不要忘記接。

（2）合閘順序：先閘刀開關→再空氣開關1→再空氣開關2；

斷閘順序：先空氣開關2→再空氣開關1→再閘刀開關。

【試題一】電動機點動線路

注意事項：（1）一定要在斷電情況下進行接線，接完線再通電調試；

（2）接地線PE不要漏接。

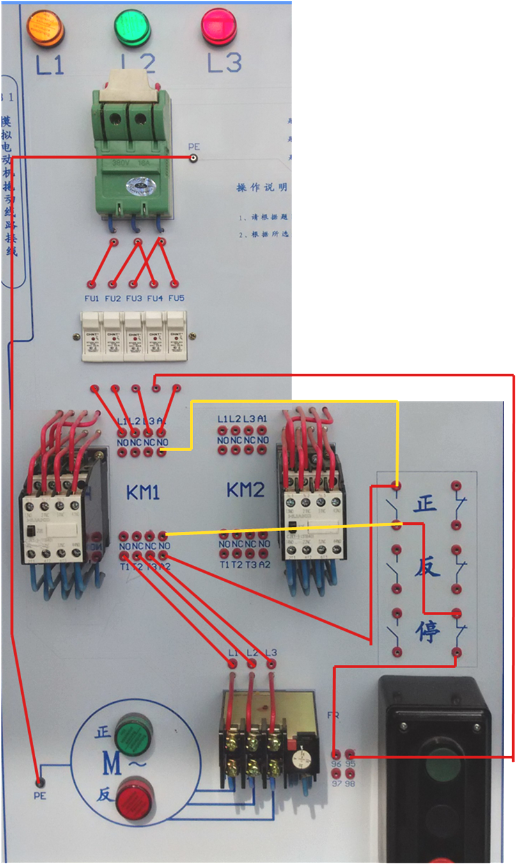

【試題二】電動機啟動（自鎖）、停止控制線路

注意事項：（1）一定要在斷電情況下進行接線，接完線再通電調試；

（2）接地線PE不要漏接。

【照明電路排故】

注意事項：（1）故障檢修前一定要切斷電源方可進行操作；

（2）故障檢修完畢后通電調試線路是否正常再提交試卷；

（3）故障檢測在紅色接線樁區域，修復故障在黃色接線樁區域。

故障1： R×1檔 測量2#—4#

故障2： R×1檔 測量1#—3#

故障3： R×1檔 測量9#—13#

故障4： R×1檔 測量5#—16#

故障5： R×1檔 測量29#—34#

故障6： R×1檔 測量30#—39#

故障7： R×10檔 測量3#—7# 測量照明燈EL

故障8： R×1檔 測量4#—6# 測量日光燈開關S3，測量時必須按下S3

【電動機電路排故】

注意事項：（1）故障檢修前一定要切斷電源方可進行操作；

（2）故障檢修完畢后通電調試線路是否正常再提交試卷。

（3）故障檢測在紅色接線樁區域，修復故障在黃色接線樁區域。

故障1： R×1檔 測量26#—46#

故障2： R×1檔 測量48#—44#

故障3： R×1檔 測量12#—52#

故障4： R×1檔 測量53#—65#

故障5： R×1檔 測量40#—17#

故障6： R×1檔 測量24#—33#

故障7： R×1檔 測量5#—10# 測量熔斷器FU2

故障8： R×10檔 測量17#—29# 測量KM1線圈
