冷凝器

作用：將壓縮機升壓排出的制冷劑過熱蒸汽冷卻冷凝成液體。

按冷卻介質不同，可分為水冷式、風冷式、蒸發式。

立式殼管式

◆使用范圍：多用于氨制冷系統中

◆水在管內走，氨在管外走。

◆優點：傳熱系數高，冷卻冷凝能力大；

垂直安裝，占地面積小，可安裝在室外，節省機房面積；

對水質要求不高，且在清洗時不需要停止制冷系統工作；

◆缺點：用水量大，相應水泵耗功率增加；

金屬消耗量大，比較笨重，搬運安裝不方便；

制冷劑泄露不易發現；

易于結垢，需經常清洗。

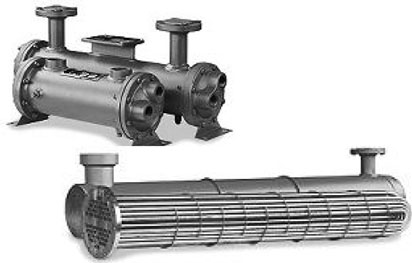

臥式殼管式

◆使用范圍：普遍地應用于大中小型氨、氟利昂制冷系統中，尤其在船舶制冷和空調制冷用冷凝機組、冷水機組中應用廣泛。

◆優點：傳熱系數高、冷卻用水比立式殼管式少、占空間高度小、有利于有限利用空間的利用，結構緊湊、操作方便等。

◆缺點：水質要求好，水垢清洗不便，需要停止工作，卸下端蓋才能進行、材料消耗大、造價較高等。

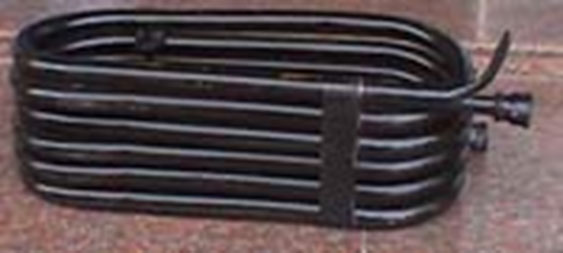

套管式

◆使用范圍：一般用于小型氟利昂機組

◆優點：結構緊湊，便于制造、傳熱性能好。

◆缺點：金屬耗用量大，冷卻水流動阻力大。

風冷式冷凝器

使用范圍：多用于小型氟利昂制冷裝置中，如電冰箱、空調器、冷凍柜等

類型：自然對流式和強迫對流式

特點：可以不用水而使冷卻系統變得十分簡單，不易產生腐蝕；初次投資和運行費用均高于水冷式；冷凝溫度受環境影響大。

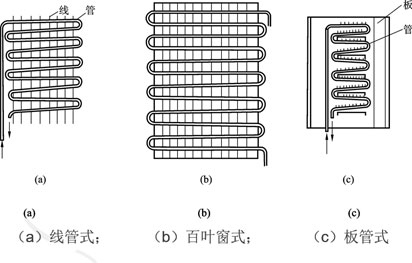

自然對流式：主要用于家用冰箱和微型制冷裝置。

1.鋼絲式冷凝器：采用蛇形復合鋼管與直徑為1.6～2mm的鋼絲點焊而成

2.百葉窗式冷凝器：蛇形管緊卡或點焊在厚度為0.5mm、沖有700～1200個孔的百葉窗狀的散熱片上。

蒸發式冷凝器

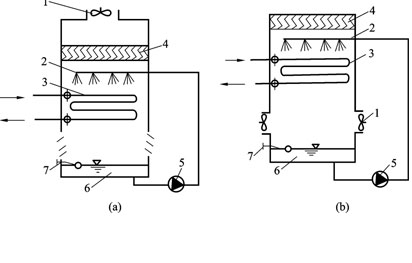

蒸發式冷凝器示意圖

(a)吸入式；(b)壓送式

◆使用范圍：適用于缺水地區，中小型氨制冷系統

◆原理：冷卻水噴淋時蒸發吸熱，吸收高壓制冷劑蒸汽的熱量，同時使空氣從下向上在水膜表面吹過。

◆優點：循環水量與耗水量較少，水泵耗功率低；冷凝溫度低。

◆缺電：盤管易腐蝕，管外易結垢，且維修困難；消耗水泵和風機功率。

進出口溫差

水冷式冷凝器進出口溫差：立式殼管式2～4℃，臥式殼管式和套管式4～6℃。

空冷式冷凝器進出口溫差不宜超過8℃；

蒸發式冷凝器的冷凝溫度約為35～37℃，溫差為2～3℃。

冷凝溫度比冷卻介質的出口溫度高3～5℃。

影響冷凝效果的主要因素

冷凝器中含有空氣或其他不凝性氣體；

風冷式冷凝器空氣供應量不足（主要指流速低，一般以2～4m/s為宜），或空氣溫升較高。

冷凝器的盤管翅片表面有油垢、污垢和銹蝕堵塞。
