熱泵型空調器工作原理

利用四通換向閥控制、改變制冷劑流動方向，從而達到系統正、逆循環的切換。

四通換向閥

作用：控制、改變制冷劑流動方向；

應用：主要用于熱泵型家用空調器，及需要逆循環除霜的系統中；

工作原理：利用閥通道的變換來改變系統內制冷劑的流動方向，從而達到系統正、逆循環的切換。

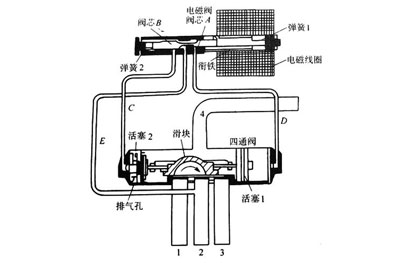

主閥的管口4連接于壓縮機高壓排氣口，管口2連接于壓縮機低壓吸氣口。1、3兩個管口分別連接室內、室外熱交換器。

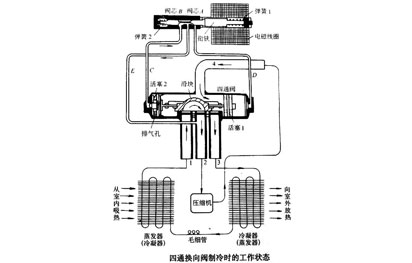

制冷運行時，電磁閥不通電

控制閥因彈簧1的作用，閥心移至左端，處于釋放狀態，此時毛細管E與C連通。因為E接在低壓吸氣管上，所以毛細管C及主閥內左端空間均為低壓，高壓氣體由主閥管口4進入主閥，經活塞1的排氣孔使主閥內的右端空間成為高壓，推動主閥閥芯移至左端，管口2與管口1連通而管口4與管口3連通。室內端的熱交換器成為蒸發器，制冷劑在蒸發器中吸熱，起到制冷作用。

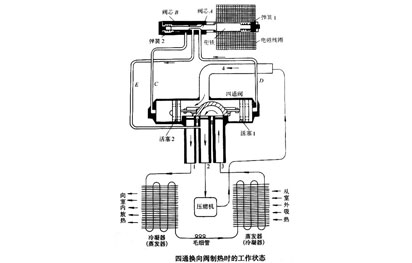

制熱時，電磁四通閥通電

電磁力吸動控制閥閥芯向右移動，毛細管E與D相連。主閥內右端空間成為低壓，高壓氣體經活塞2的排氣孔進入主閥內左端空間，推動閥芯移向右端，管口2與管口3連通而管口4與管口1連通，蒸發器、冷凝器的功能對換，系統轉換成制熱循環狀態。
