考核模塊:? 制冷電氣?

試題名稱：溫度控制器的測量與指式針萬用表的使用

規定用時：20 分鐘 配分20分? ●否定項：不安全操作

1.按要求選擇溫度控制器和指針式萬用表 配分2分

2.對萬用表進行自檢 配分2分

①.機械調零,指針應在0位.②.選擇合適的量程,③.歐姆調零,指針應在0位。

3.選擇萬用表直流電阻R×1Ω檔測量,兩支表棒短接后,仔細進行歐姆調零。配分6分

4.按要求對溫控器進行檢測 配分8分

如圖所示:

①.斷開手動開關,測得:6-3、6-4不通, 阻值“∞”；3-4為通，阻值“0”

②.合上手動開關,測得: 6-3、6-4、3-4均為通，阻值“0”；

③.合上手動開關，強制斷開溫控開關,測得6-3為通, 阻值“0”；6-4、3-4都不通. 阻值“∞”。

結論: 此溫控器為好的. 接線方法：6(L)號接線端為電源進線端, 3(H)號接線端為輔助電加熱進線端，4(C)號接線端為溫控器出線端接壓縮機。

5.善后工作: 設備復位，清理場地（擺放好被測元器件及儀表,并將萬用表調至交流電壓最高檔位）。配分2分

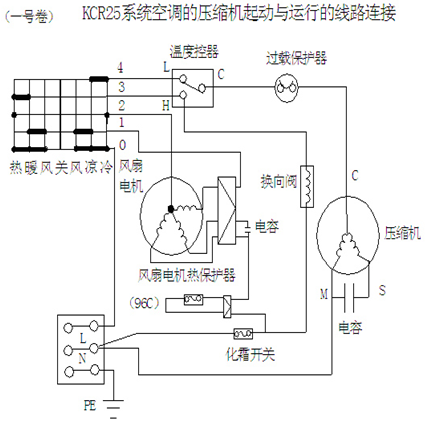

試題名稱：KCR系列空調器控制電路的連接

（1）能夠選擇KCR系列空調器控制電路模擬板? 配分2分

答：按要求挑選出KCR系列空調器控制電路模擬板和MF50型萬用表。

（2）能夠檢測電器元件? 配分4分

答:對溫度控制器、換向閥線圈、風扇電機、風扇電機熱保護器、壓縮機線圈等進行檢測均為好的。

（3）能夠正確連接控制電路? 配分10分

答: 1.壓縮機回路：電源L→選擇開關0端, 選擇開關4端→溫控器L端, 溫控器C端→過載保護器，過載保護器→壓縮機C端，壓縮機S端→電容器→壓縮機M端→電源N.

2.換向閥回路： 選擇開關3端→溫控器H端→換向閥線圈，換向閥線圈→化霜溫控器，化霜溫控器→電源N

3. 風機高速：選擇開關2端→風扇電機2端, 風扇電機S端→電容器→風扇電機M端,風機熱保護→化霜溫控器

4.風機低速：開關選擇1端→風扇電機1端 。? ?(共計16根)

（4）用萬用表檢測，判斷連接情況 配分2分

答: 經萬用表檢測，KCR系列空調器控制電路線路連接正確

（5）做好善后工作：配分2分答:設備儀表工具復位，清理場地。（將萬用表調至交流電壓最高檔）

考核模塊:? 制冷電氣? ?

試題名稱：單相電機起動裝置的檢測與萬用表的使用

（1）能夠正確選擇測量儀表? 配分2分

答：按要求挑選出單相電機起動裝置和MF50型萬用表。

（2）能對儀表進行自檢? 配分2分 答：對萬用表進行自檢（機械調零、選擇量程、零歐姆調零）。

（3）能夠正確選擇測量儀表使用的檔位 配分6分

答：選擇萬用表使用的檔位R×1或R×10

（4）能夠?qū)蜗嚯姍C起動進裝置進行檢測 配分8分

答：①.重錘式啟動器測量選擇萬用表使用的檔位R×1Ω檔，

1）、用歐姆檔測量重錘式啟動器線圈N—M通?????? 2）、將重錘式啟動器正放時，S—M不通

3）、將重錘式啟動器倒放時，S—M通????????????? 4）、結論：此重錘式啟動器為好的

②. PTC啟動器測量選擇萬用表使用的檔位R×10檔，

PTC啟動器測量：測量PTC啟動器兩個端子，讀數值約為10，因此電阻值等于讀數值乘于倍率，即R=10×10=100（Ω）

結論：因為PTC在常溫下電阻值在10～100Ω左右，所以該PTC啟動器為好的

（5）能做好善后工作 配分2分

答:設備儀表工具復位，清理場地，做好維修記錄。（將萬用表調至交流電壓最高檔）

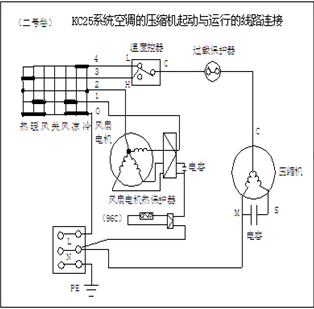

試題名稱：KC系列空調器控制電路的連接

（1）能夠選擇KC系列空調器控制電路模擬板配分2分

答：按要求挑選出KCR系列空調器控制電路模擬板和MF50型萬用表。

（2）能夠檢測電器元件 配分4分

答:對溫度控制器、、風扇電機、風扇電機熱保護器、壓縮機線圈進行檢測均為好的。

（3）能夠正確連接控制電路 配分10分

答: 1.電源L→選擇開關0端, 選擇開關3、4端→溫控器L端, 溫控器C端→過載保護器，過載保護器→壓縮機C端,?? 壓縮機S端→電容器→壓縮機M端→電源N.

2. 選擇開關2端→風扇電機2端, 風扇電機S端→電容器→M端，風機熱保護器→電源N.
3. 選擇開關1端→風扇電機1端

(共計12根)

（4）能夠用萬用表檢測，判斷連接情況配分2分

答: 經萬用表檢測，KC系列空調器控制電路線路連接正確

（5）做好善后工作? 配分2分答:儀表工具復位，清理場地，做好維修記錄。（將萬用表調至交流電壓最高檔）

考核模塊:? 制冷電氣?

試題名稱：單相電機的檢測和和萬用表的使用

（1）能夠正確選擇測量儀表 配分2分

答：按要求挑選出單相電機和MF50型萬用表。

（2）能對儀表進行自檢? 配分2分

答：對萬用表進行自檢（機械調零、選擇量程、零歐姆調零）。

（3）能夠正確選擇測量儀表使用的檔位?? 配分6分

答：選擇萬用表使用的檔位R×10，然后表棒搭接后仔細歐姆調零位。

（4）按要求對單相電機進行檢測? 配分8分

③測量: 如圖所示, 經測量S-M兩個端子,電阻值為50Ω,

C-S兩個端子,電阻值為28Ω,

C-M兩個端子,電阻值為22Ω。

④結論: RMS=RCM+RCS,C為單相電機線圈公共點;C-M為運行繞組,M端為運行接線端;C-S為啟動繞組,S端為啟動接線端.該單相電機線圈繞組為好的.

⑤善后工作: 配分2分? 答：儀表工具復位，清理場地，做好維修記錄。（將萬用表調至交流電壓最高檔）

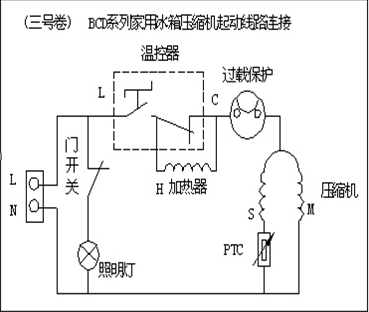

試題名稱：BCD系列家用冰箱控制電路的連接

能夠選擇BCD系列家用冰箱控制電路模擬板 配分2分

答：按要求挑選出BCD系列家用冰箱控制電路模擬板和MF50型萬用表

能夠檢測電器元件 配分4分

答:對門開關、照明燈、溫控器、加熱器、過載保護、壓縮機、PTC進行檢測均為好的。

能夠正確連接控制電路 配分10分

答：

1.電源L→溫控器L端，溫控器C端→過載過熱保護，過載過熱保護→壓縮機C端，壓縮機S端→PTC→M端→電源N.

2.電源L→門燈開關，門燈開關→門燈，門燈→電源N.

(共計9根)

（4）能夠用萬用表檢測，判斷連接情況?????? 配分2分

答: 經萬用表檢測，BCD系列家用冰箱控制電路的連接正確

（5）做好善后工作 配分2分

答:儀表工具復位，清理場地，做好維修記錄。（將萬用表調至交流電壓最高檔）
