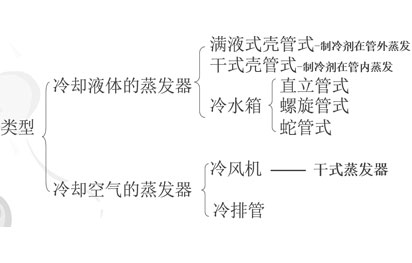

蒸發器

作用：制取和輸出冷量。

提高蒸發器傳熱效率的措施：

1.氨制冷系統，應定期排油；

2.適當提高載冷劑流速；

3.及時清除載冷劑側水垢；

4.冷庫中應定期除霜；

5.防止蒸發溫度過低，避免結冰。

節流裝置

（一）毛細管

原理：節流，利用孔徑和長度變化產生壓力差，并控制制冷劑流量。

應用：主要用于熱負荷較小的家用制冷器具中，同時要求制冷系統有比較穩定的冷凝壓力和蒸發壓力，如空調、冰箱。

特點：一般用銅管，無運動部件，不易產生故障，但對制冷劑流量的調節能力很低。

毛細管不能按工況變化時的需要來調整流體截面。

（二）熱力膨脹閥? 分為內平衡式和外平衡式

內平衡式

適用：壓降低、蒸發器流程短及阻力小的制冷設備。

原理：利用蒸發壓力、感溫包內壓力和彈簧力的變化來控制閥孔開啟度。

外平衡式

適用：蒸發器壓力損失較大的系統。

（二）熱力膨脹閥

工作原理：感溫包感受蒸發器出口端過熱度的變化，使感溫系統內壓力變化（感溫包壓力），感溫包壓力作用于傳動膜片，使膜片形成上下變形的位移，位移傳給傳動桿，傳動桿推動閥針移動，形成閥門開大或變小，調節流量和降壓節流。

蒸發器負荷↗? → 供液量不足 → 過熱度↗ → 感溫包溫度壓力↗ → 閥門開大

蒸發器負荷↘? → 供液量太大 → 過熱度↘ → 感溫包溫度壓力↘ → 閥門關小

安裝：

◆閥體應盡量接近蒸發器，以及調節和拆修都比較方便的部位；

◆閥體應垂直安裝，其位置高于感溫包的位置；

◆膨脹閥前應裝過濾器；

◆感溫包安裝在蒸發器出口吸氣管道水平部分，一般應放在蒸發器出口過熱度為5℃的地方，并且要用沒有吸濕性的材料充分隔熱；

調試

◆熱力膨脹閥調節桿沿順時針轉，即壓緊彈簧，加大開啟過熱度，使開啟滯后，減少供液；如閥桿逆時針轉，則放松彈簧力，減小開啟過熱度，使閥芯開啟提前而增大供液。

◆調試時應在制冷設備正常運行狀態下進行，一般調整在蒸發器出口處蒸汽過熱度3～5℃較好。

熱力膨脹閥常見故障分析與排除

◆壓縮機運轉時，膨脹閥不能開啟供液；原因一可能是感溫包或毛細管道破損，需進行修理或更換膨脹閥；原因二是膨脹閥過濾器或閥孔被污物堵塞，需要清洗過濾器或閥件。

◆壓縮機啟動后，膨脹閥很快被堵塞，造成吸入壓力迅速降低，如果對閥加熱，閥又恢復供液，吸入壓力升高，可斷定系統內有水分存在，必須在供液管上安裝干燥器或更換失效的干燥器。

◆膨脹閥進液口段結霜，這是由于閥前過濾器堵塞造成，需清洗。

◆膨脹閥“咝咝”作響?？赡苁窍到y(tǒng)內制冷劑不足，或者液體無過冷度，供液管阻力過大，在閥前供液管中產生閃發氣體造成的，需要補充制冷劑，加裝或調整回熱器，保證閥前制冷劑液體有足夠的過冷度。

◆膨脹閥供液量時多時少。是因為選用了過大的膨脹閥，或者由于開啟過熱度調節過小，或者由于感溫包包扎位置、外平衡管連接位置不當造成。

◆膨脹閥關閉不嚴或無法關閉?？赡苁桥蛎涢y閥損壞、感溫包包扎位置不正確；也可能是膨脹閥的傳動桿太長造成的。

（三）選用

◆選配時應考慮壓縮機制冷能力

◆膨脹閥容量應合適，容量過大將造成膨脹閥供液一會兒多，一會兒少；

◆浮球閥適用于液位調節的自動節流閥，主要用在氨制冷系統中；

◆毛細管適用于工況相對較穩定的制冷機組，如冰箱、空調；

◆熱力膨脹閥廣泛用于制冷和空調設備上。
