蒸汽壓縮式制冷循環

一、循環原理

壓縮機：吸入、壓縮和輸送制冷劑蒸汽；

節流閥：節流降壓，并調節進入蒸發器的制冷劑流量；

蒸發器：吸收熱量（輸出冷量）而制冷；

冷凝器：輸出熱量。

高壓區：壓縮機排出口至節流閥入口

低壓區：節流閥出口至壓縮機吸入口

?制冷劑狀態參數和術語

◆壓力和溫度：蒸發溫度（壓力）、冷凝溫度（壓力）、吸氣溫度、排氣溫度

◆濕蒸汽：壓縮機濕壓縮、“液擊”

◆干度：濕蒸汽中蒸汽質量和濕蒸汽總質量之比。x＝0～1.

◆干飽和蒸汽、過熱蒸汽（過熱溫度、過熱度）

◆飽和液體、過冷液體（過冷溫度、過冷度）

◆比容：壓縮機吸入制冷劑蒸汽比容大小，直接影響設備制冷量

◆焓：制冷劑獲得或失去能量的多少都可以用焓差來表示

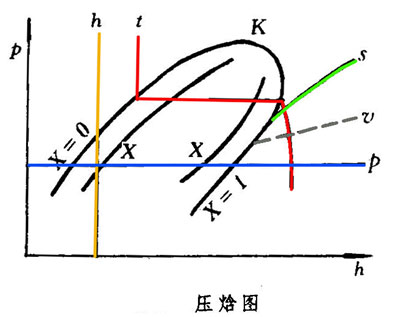

p－h圖及應用

等壓線 — 水平線

等焓線 — 垂直線

等干度線 — 濕蒸汽區域內

等熵線 — 向右上方傾斜，自左向右遞增；

等容線 — 向右上方傾斜，但比等熵線平坦，自上向下遞增；

等溫線 — 垂直線（未）→水平線（濕）→向右下方彎曲（過）

◆作用：確定狀態參數，表示熱力過程，分析能量變化。
